КОМПЛЕКС-001

РТВ сервис и связь

ОБОРУДОВАНИЕ ОПЕРАТИВНО-ТЕХНОЛОГИЧЕСКИХ ВИДОВ
СВЯЗИ ПЕРВОГО УРОВНЯ ДЛЯ ЖЕЛЕЗНОДОРОЖНОГО
ТРАНСПОРТА

СЕРТИФИКАТ  UA 1.093.0185900-08, ТУ У26.3-23142530-001:2017
    Научно-производственная частная фирма "РТВ сервис и связь" основана в 1995 году. Основное направление деятельности - разработка и производство оборудования оперативно-технологических видов связи.     Совместно с ГНПП "Объединение Коммунар" НПЧФ РТВ «Сервис и связь» производит, поставляет, выполняет гарантийное обслуживание и послегарантийную техническую поддержку, оборудования оперативно - технологических видов связи, первого уровня.
    Одним из вариантов, для железных дорог, мы производим:
  • коммутатор оперативно-технологической связи - КОТС-001
  • распорядительная станция диспетчера с тонально-избирательным вызовом - РСДТ-001
  • распорядительная станция поездной радиосвязи - РСПР-001
  • усилитель громкоговорящей связи - УД-001
  • усилитель билетного кассира - Диалог-001
  • промежуточный пульт телефонный - ППТ-001
  • усилитель оконечный связи совещаний - УОСС-001
  • блок линейный с тональн00о-избирательным вызовом - БЛ-ПТИВ
  • блок линейный прямых абонентов - БЛ-ПА
    Перечисленное оборудование в полном объёме заменяет раннее производимое для железнодорожного транспорта (КАСС, УД-3, УДОСС-58, ПРУ-66 и другие) но с улучшенными техническими и потребительскими характеристиками. Основные из которых:
- формирование тонального кода в РСТД- 001, РСПР-001, КОТС-001, и прием тонального вызывного сигнала в ППТ-001, КОТС-001, БЛ-ПТИВ, при помощи цифровых алгоритмов обработки тонального сигнала;
- современная и доступная элементная база;
- блок питания с световой сигнализацией режимов работы и защитой от короткого замыкания увеличивает надежность всех перечисленных изделий, а наличие часового таймера, современные технологии покраски конструктива и нанесения надписей, повышает сервисные и потребительские характеристики аппаратуры в целом;
- характерная особенность оборудования КОТС-001, РСДТ-001, РСПР-001, УД-001, ДИАЛОГ-001, ППТ-001, УОСС-001 что оно изготавливается на универсальном шасси, а электрическая схема выполнена на двух универсальных печатных платах:
БП-НЧО - плата блока питания и низкочастотных окончаний; ППИУиУ – плата прийомо - передатчика, индикации, управления и усиления, что значительно может влиять на формирование цены при закупке, а самое главное на порядок уменьшает затраты на послегарантийное обслуживание и ремонт;
- линейные блоки БЛ-ПТИВ, БЛ-ПА выполнены в автономном исполнении, с возможностью их установки, как на горизонтальную поверхность, так и с креплением в стойку, а так же допускает их установку на удалении от основного пульта КОТС-001 до 1,2 км. Связь с основным пультом по интерфейсу RS-485 , что значительно экономит расход кабеля с медными жилами;
- высокая надежность и помехозащищенность линейных блоков БЛ-ПТИВ, БЛ-ПА допускает их использование как исполнительных устройств в системах автоматики и телемеханики.
    Перечисленное оборудование соответствуют: ТУ У26.3-23142530-001:2017.
    Мы готовы рассмотреть вопрос производства всего комплекса оборудования оперативно – технологической связи для малых и средних станций, который заменит морально и физически устаревшее оборудование типов: КАСС; МСС-2-2-1; БУП; ТУ-РС; ПУ-62; ПУ-4Д и другие, как по железнодорожным станциям, так и на перегонах, а так же рассмотреть и другие предложения по модернизации и поставке оборудования оперативно - технологических видов связи для железнодорожного транспорта.
    Возможные варианты построения сети оперативно - технологической связи и спецификация на базе оборудования, указанного выше, прилагается.



Контактная информация:

e-mail:    rtv.servic@gmail.com
тел.моб: +38(095)-008-96-91
                +38(067)-604-50-62
РСДТ-001

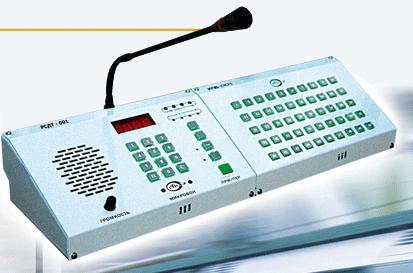

РСДТ-001 - распорядительная станция для диспетчерских видов связи с избирательным вызовом настольного исполнения
  • питание - переменный ток, 220V, частота 50 Гц
  • по требованию заказчика возможно питание постоянным током, 24V
  • формирование кода "2" из "7" цифровым способом для индивидуального вызова
  • возможность циркулярного вызова
  • режим работы: двухпроводный, четырёхпроводный
  • таймер текущего времени
  • полная совместимость с существующим оборудованием
КПВ-001 - блок кнопок прямого вызова. Поставляется в составе распорядительной станции РСДТ-001
  • питание - переменный ток, 220V, частота 50 Гц как основное для КПВ-001 и резервное - для питания РСДТ-001
  • может питаться с основного блока по сигнальным проводам

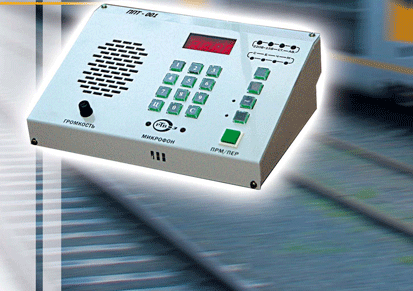

ППТ-001
ППТ-001 - переговорный пульт с избирательным вызовом
  • питание - переменный ток, 220V, частота 50 Гц
  • по требованию заказчика возможно питание постоянным током, 24V
  • громкий приём
  • обработка вызывного сигнала цифровым способом
  • настройка приёмника - программно
  • таймер текущего времени
  • поставляется двух типов: в металлическом корпусе и пластмассовом, последний без громкого приёма
  • полная совместимость с существующим оборудованием
  • по требованию заказчика возможна комплектация выносным звонком "громкий бой" или "сирена"

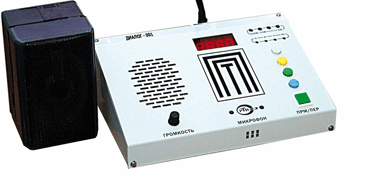

                  ДИАЛОГ-001 - переговорный пульт с выносной
                  колонкой для организации связи кассира с пассажиром
  • питание - переменный ток, 220V, частота 50 Гц
  • по требованию заказчика возможно питание постоянным током, 24V
  • может комплектоваться динамическим микрофоном и схемой
    трансяции на оборудование громкого оповещения
  • полная совместимость с существующим оборудованием
                  УДОСС-001 - усилитель двухпроводный оконечный
                  связи совещаний для работы в аналоговых сетях связи
  • 2-х проводный режим подклчюения к линии связи
  • питание - переменный ток, 220V, частота 50 Гц
  • по требованию заказчика возможно питание постоянным током, 24V
  • обеспечивает прием и передачу разговорных токов, посылку
    прямого и приём обратного управления
  • таймер текущего времени
  • полная совместимость с существующим оборудованием














РТВ сервис и связь Объединение Коммунар

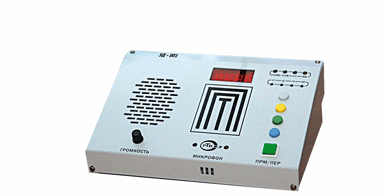

                              УД-001 - усилитель диспетчера для двухстороннего усиления
                              разговорных токов и может быть использован в качестве
                              громкоговорящей установки для ведения переговоров
  • питание - переменный ток, 220V, частота 50 Гц
  • по требованию заказчика возможно питание постоянным током, 24V
  • режим подключения к линии связи
    2-х проводный и 4-х проводный
  • таймер текущего времени
  • полная совместимость с существующим оборудованием















СОВМЕСТНОЕ ПРОИЗВОДСТВО:
НПЧФ "РТВ сервис и связь",
ГНПП "Объединение Коммунар",
тел. +38(067)-604-50-62, тел. +38(095)-008-96-91
РСПР-001

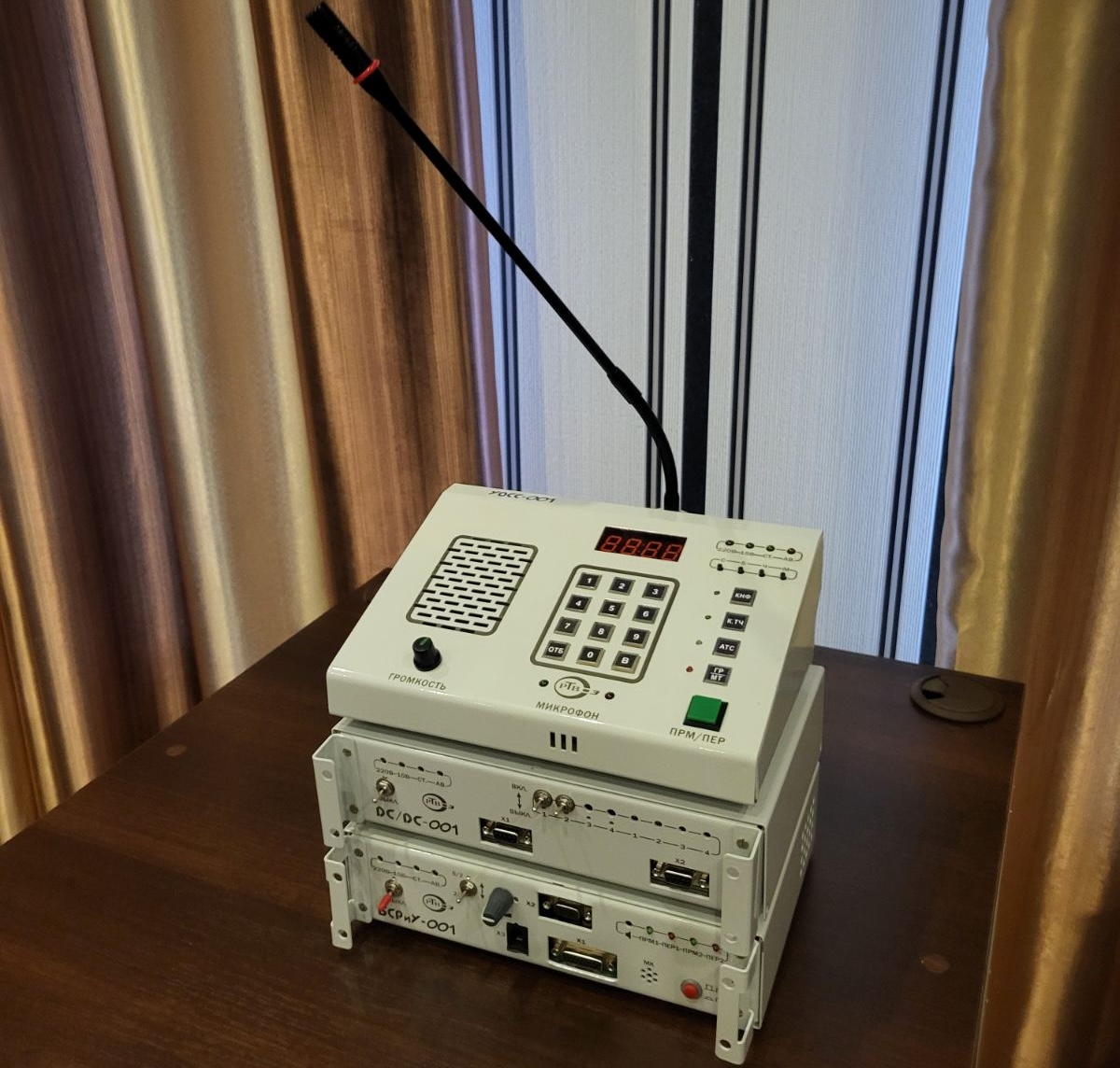

РСПР-001 - распорядительная станция поездной радиосвязи
  • питание - переменный ток, 220V, частота 50 Гц
  • по требованию заказчика возможно питание постоянным током, 24V
  • формирование кода "2" из "7" и тональных сигналов взаимодействия: "Лок", "Рэм", "ДСП", "Отбой", "Радио", "ТНЦ" - цифровым способом
  • управление стационарными радиостанциями постоянным током или тональными сигналами частоты 3300Гц/2500Гц
  • режим работы: двухпроводный, четырёхпроводный
  • таймер текущего времени
  • полная совместимость с существующим оборудованием
КПВ-001 - блок кнопок прямого вызова. Поставляется в составе распорядительной станции поездной радиосвязи РСПР-001
  • питание - переменный ток, 220V, частота 50 Гц как основное для КПВ-001 и резервное - для питания РСПР-001
  • может питаться с основного блока по сигнальным проводам
УОСС-001

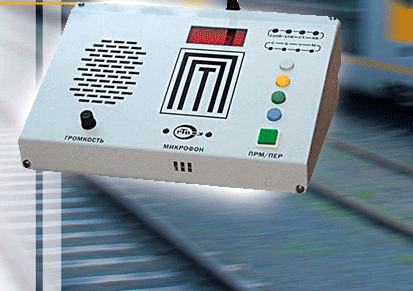

УОСС-001 - усилитель оконечный связи совещаний
  • питание - переменный ток, 220V, частота 50 Гц
  • по требованию заказчика возможно питание постоянным током, 24V
  • режим подключения: 2-х проводный или 4-х проводный
  • при 2-х проводном подключении линии связи
    прямое и обратное управление - постоянным током
  • при 4-х проводном подключении линии связи
    обратное управление - аудио детектором
  • полная совместимость с существующим оборудованием: МСС-2-2-1, МСС-6-12-1

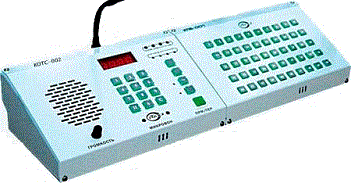

                  КОТС-001 - коммутатор оперативно-технологической связи
  • питание - переменный ток, 220V, частота 50 Гц
  • по требованию заказчика возможно питание постоянным током, 24V
  • количество коммутируемых линий от 8 до 96, кратно 8, плюс 4
  • тип сигнализации - постоянный ток или двухчастотный тональный код "2" из "7"
    или "2" из "11" - задаётся пользователем
  • линейный стык - универсальный линейный адаптер на 8 направлений
  • алгоритм работы коммутатора задаётся программно
                   Комплектность
  • основной блок КОТС-001 с возможностью включения по спецзаказу
    одной лини АТС и одной линии канала ТЧ, ISDN и прочее
    (переходное устройство при необходимости заказывается отдельно)
  • блок кнопочного поля 5х10 с линейным адаптером на 8 направлений
  • блок универсальных линейных комплектов на 8 направлений
    - количество заказывается пользователем по необходимости

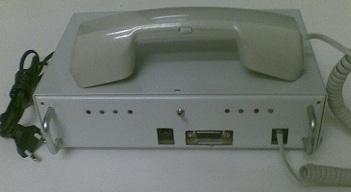

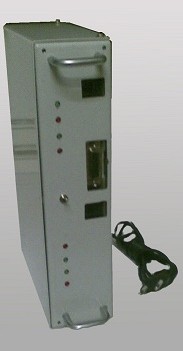

                    БСРиУ-001 - блок согласования распределения и усиления
  • питание - переменный ток, 220V, частота 50 Гц
  • по требованию заказчика возможно питание постоянным током, 24V
  • основу блока составляет распределитель РН-5. Пятое направление
    может использоваться для увеличения направлений аналогичным блоком
  • число направлений пять: из них три четырёхпроводных окончания
    и два двухпроводных окончания
БСРиУ-001

БСРиУ-001

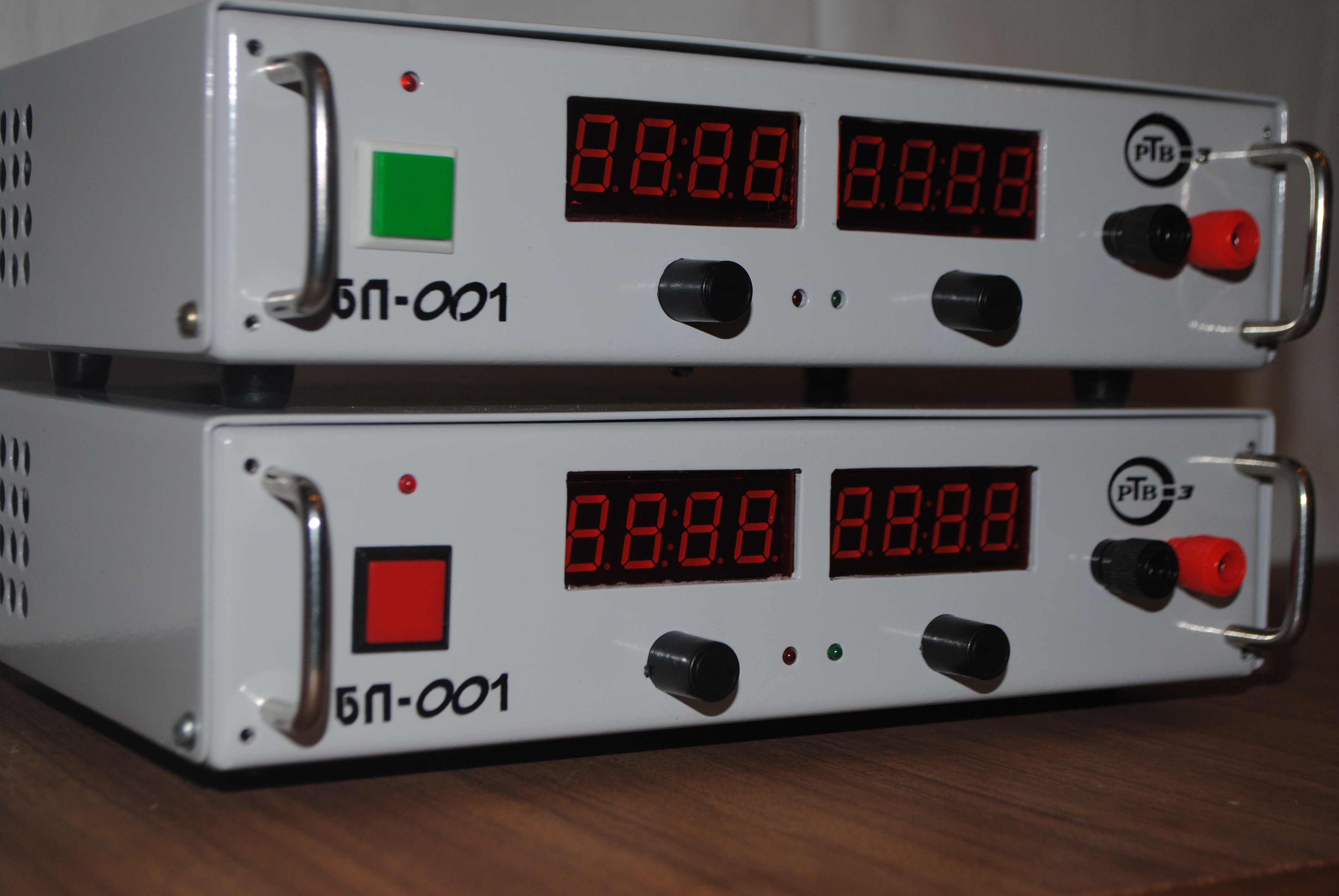

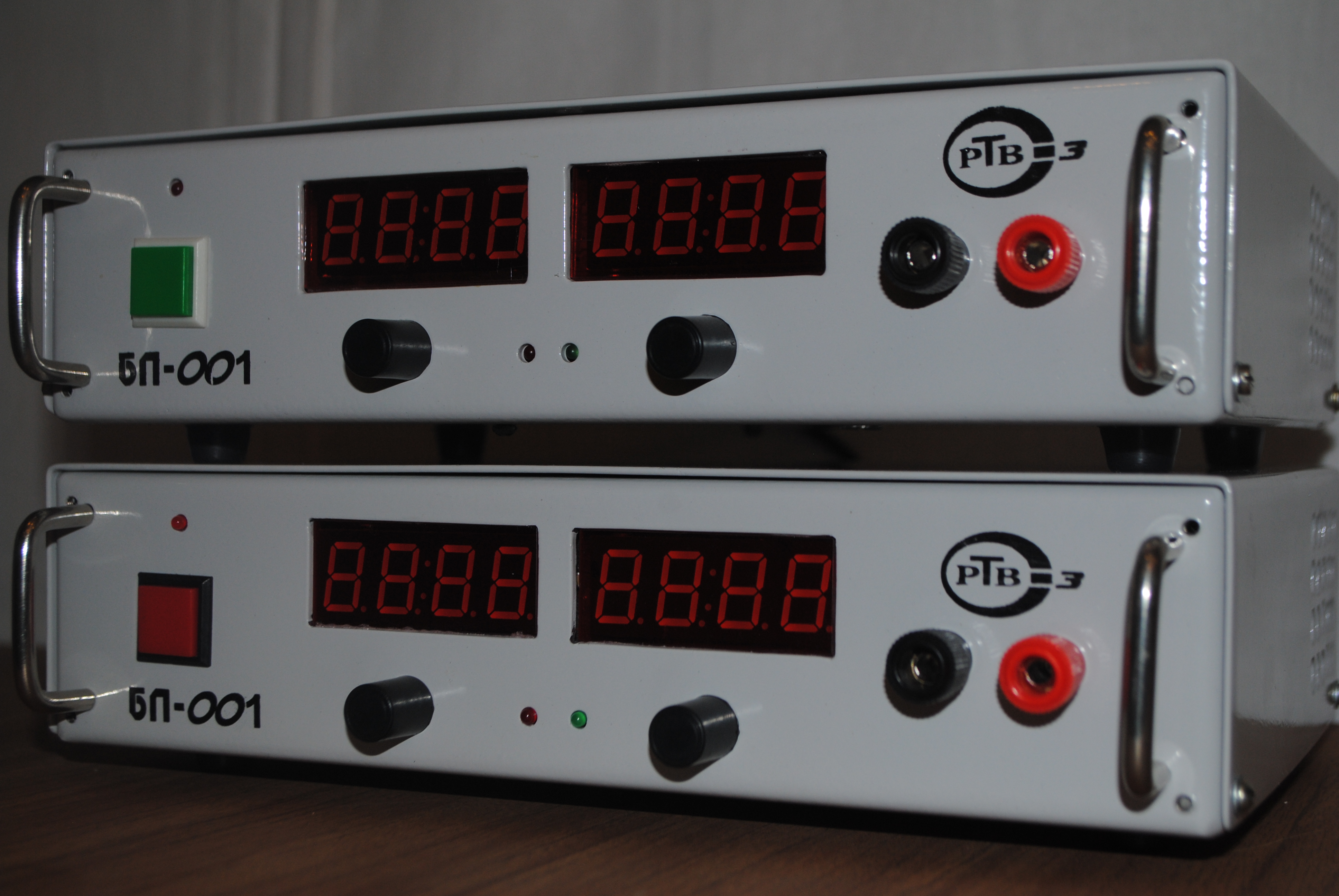

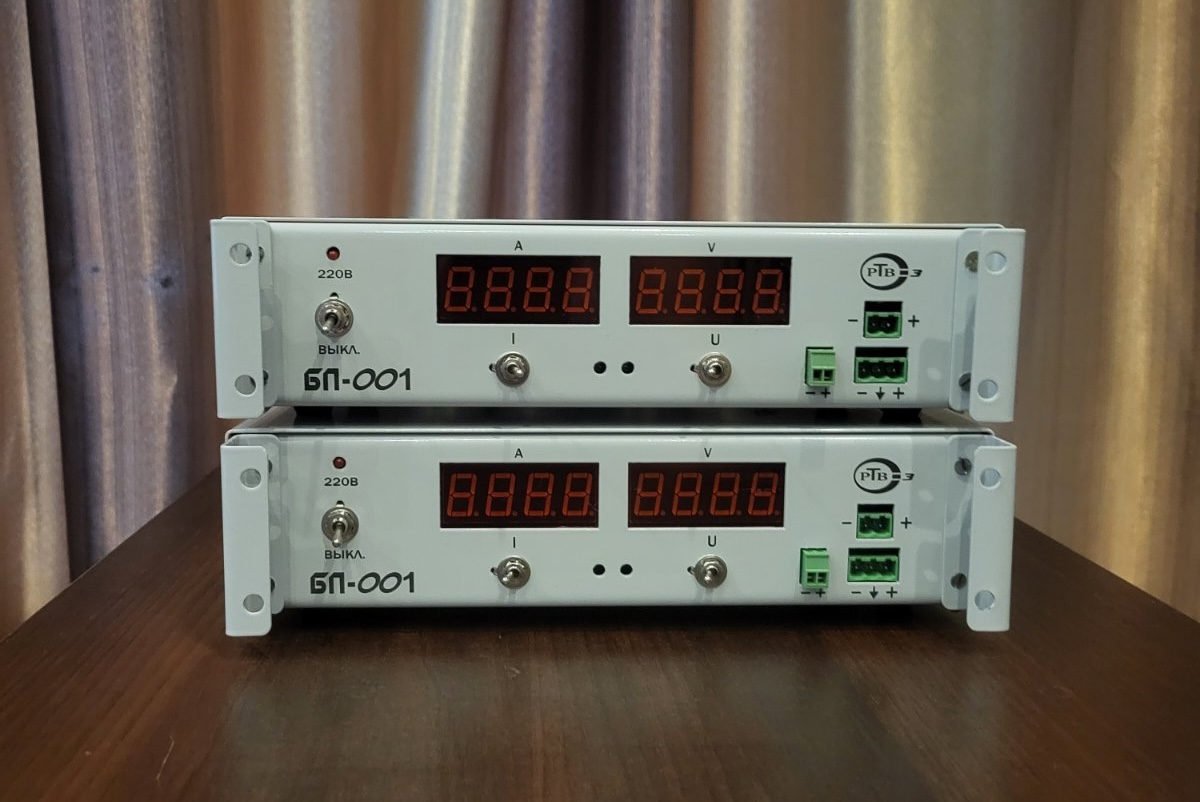

                    Источники питания
                        БП-001-30V-1A
                        БП-001-30V-3A
  • входное напряжение блока питания - сеть переменного тока
    частотой 50 Гц, напряжением 220V
  • выходное регулируемое напряжение стабилизации 0 ÷ 30V
  • выходной ток стабилизации 0 ÷ 3A
  • напряжение пульсации стабилизированного напряжения
    не более 50mA
БП-001-30V

БП-001-30V
РТВ сервис и связь Объединение Коммунар
СОВМЕСТНОЕ ПРОИЗВОДСТВО:
НПЧФ "РТВ сервис и связь",
ГНПП "Объединение Коммунар",
тел. +38(067)-604-50-62, тел. +38(095)-008-96-91
